整體研磨混凝土中，粗磨研磨“開面”整平混凝土是混凝土地坪固化（硬化）拋光處理工藝實操中的第一步，也是研磨過程中最重要的基礎(chǔ)部分。這里，“開面”即刨開表面之意。當然這里是指用地坪研磨機械配合較粗的金剛石磨塊或磨具切（磨）削混凝土表面，目的是使混凝土露砂和打開毛孔，以便密封固化劑有效滲透與密封。事實上，地坪研磨機械粗磨開面同時更是整體磨平混凝土表層之必要步驟。否則，混凝土后續(xù)的研磨拋光程序是無法達到業(yè)主和地坪行業(yè)共同執(zhí)行的平整標準和混凝土固化地坪功能要素的一致性，觀感度。所以說粗磨“開面”包含基本的兩個要素-打開孔隙露砂與粗磨整平。通俗來說：粗磨開面不平后續(xù)無法磨平。這個只要是做過石材整體研磨護理的師傅都懂的簡單道理。

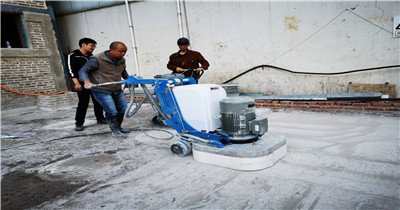

                                                     混凝土地坪開面粗磨                                                                                                                                       各種開面粗磨金屬刀頭


      那么，我們到底怎樣確定或定義“開面”粗磨整平？混凝土粗磨整平的具體方法、標準、檢測辦法又是怎樣呢？
      在以往我們遇到過的多種混凝土地坪施工現(xiàn)場中，我們施工人員通過現(xiàn)場各種混凝土地坪的形成特性、使用現(xiàn)狀，采取過若干次的粗磨“開面”整平實驗，得出了以下三種粗磨“開面”整平研磨混凝土地坪的方案。
      第一種：粗磨整平“開面”是從50#的金剛石樹脂磨片開始粗磨研磨，然后150#、300#的樹脂磨片逐級研磨。此等實況多數(shù)為金剛砂混凝土耐磨地坪或比較平整曾經(jīng)做過研磨拋光但是比較陳舊被污染過的磨石地坪。
      第二種：“開面”粗磨，采用100#或150#樹脂磨片在曾經(jīng)做過處理的比較平整的混凝土表面進行研磨。磨去一些淺度污染物或硬件拖拽印痕，或被酸性藥劑腐蝕的地坪，然后依據(jù)工藝、功能性要求進行固化劑滲透研磨拋光成鏡面混凝土地坪。
      第三種：“開面”粗磨，是最常見的，是實際操作過程中使用最多的打磨方法。就是通過較粗糙的金屬刀頭磨塊（通常采用金屬刀頭16#、或者30#、50#）研磨來打開混凝土表層毛孔，并使混凝土地坪研磨得非常平整，然后對其進行逐級打磨拋光直至到達客戶滿意的效果。
      綜上所述，以上三種粗磨“開面”研磨方式都是混凝土地坪固化處理、拋光混凝土地面研磨工藝的前提基礎(chǔ)工藝。都屬于依據(jù)實際的混凝土基面而定的“開面”研磨整平工藝。有著至關(guān)重要性，不可忽視、隨意。若是采用粗號樹脂磨片開面新澆筑或舊的坑洼的混凝土地面，肯定無法打開混凝土基面露砂，無法整平，且磨片損耗極快，更換磨片頻繁，施工效率極低，得不償失。要懂得磨刀是不誤砍材工的！即使依據(jù)流程逐級研磨拋光完成，也是無法達到客戶或我們自己都無法通過的地面效果，平整度極差，露砂不均，坑洼、或大小波浪如風拂水面！這樣便只得重頭再來！過往都白費了！因此，我們在施工前一定要前往工地現(xiàn)場查看和依據(jù)地面狀況制定相應(yīng)的研磨方案，以及多準備幾種開面粗磨金屬刀頭磨塊。
      若是開面粗磨研磨后發(fā)現(xiàn)混凝土地面有色差，有些區(qū)域為淺灰色、有些區(qū)域為深灰色，可能是開面粗磨研磨不夠深度，混凝土表面浮漿還沒磨去，或研磨壓力不均勻。研磨時可以試著加重研磨機械磨盤壓力，勻速推行機器前行?；驒z查機器磨盤平整度，若不平，將磨盤調(diào)節(jié)平整后再研磨。若是磨盤減振膠墊破裂則會導致磨盤研磨壓力不均勻，磨塊磨片損耗也不均勻、出現(xiàn)厚薄，使地面出現(xiàn)研磨不均或研磨盲區(qū)。這時必須全部更換新的磨盤減振膠墊。
      若是研磨壓力夠大，研磨深度夠深，還是有不均勻的混凝土色塊色差，則有可能混凝土地坪不是攪拌站輸送過來的商品混凝土澆筑而成，是屬于現(xiàn)場人工攪拌澆筑攤鋪的混凝土，攪拌不均或保養(yǎng)不當?shù)榷喾N因素造成，屬本質(zhì)原生態(tài)現(xiàn)象。若是客戶業(yè)主環(huán)境高檔，要求甚高，此類情況可通過調(diào)配與混凝土某區(qū)域顏色一致或接近的染色劑進行整體染色研磨與固化處理，或者整體重刮一層高強度結(jié)構(gòu)水泥砂漿后再重新研磨固化拋光處理。若是“開面”粗磨研磨后，發(fā)現(xiàn)起砂、脫砂特別嚴重，此可能情況為人工攪拌攤鋪的混凝土、灰沙比不達標，或者水泥過期、或保養(yǎng)不當導致混凝土沒有達到預(yù)定的結(jié)構(gòu)強度。此時，可以停止開面粗磨研磨，將表面清理干凈后先做混凝土密封固化劑26A26B組合（圖示）的先后滲透固化處理，再做開面研磨實驗和配合MS-5石英膏（圖示）研磨拋光成鏡處理。

                                                混凝土密封固化劑A/B組合                                                                                                                                     混凝土成鏡處理石英膏

       總之，地坪開面研磨整平后效果的好壞，直接關(guān)系到我們打造優(yōu)質(zhì)、光亮混凝土地坪的優(yōu)劣！平整度不好，最后光面倒影效果就會很差！所有物體倒映在地坪里的倒影都是彎曲或波浪似的。所以，粗磨開面研磨的平整度、均勻度直接影響到混凝土地坪密封固化劑滲透、密實度，光亮度等標準的一致性。開面粗磨整平所需時間比后續(xù)研磨都要多得多，要勻速慢行，切不可偷工減料、快速“過車”，不能做“差不多”先生！
“開面”粗磨整平研磨時磨塊磨片的正確選擇:
       我們知道：“開面”粗磨或整平地坪除了靠機械磨盤研磨壓力，更重要的是靠金屬刀頭磨塊的切削力，即依靠刀頭的鋒利度，以及刀頭耐磨度。 當然,切削力來自于刀頭磨塊里的金剛石顆粒粒徑和均勻度。粗磨“開面”整平混凝土地坪時，我們需依據(jù)現(xiàn)場混凝土狀況選擇最合適的磨塊磨片目數(shù)及鋒利型或耐磨型。即刀頭或磨塊中金剛石粒徑大小、均勻度。刀頭磨塊里金剛石顆粒越粗且越均勻則越鋒利，研磨效率高，反之越鈍，研磨效力低。其次是磨塊胎體的選擇。胎體即包裹金剛石顆?；蚍勰┑挠啥喾N金屬粉末或金屬粉末與樹脂的混合物載體。例如16#、30#、50#圓形金屬刀頭，大多是以鐵、鎳或銅粉末加金剛石顆粒燒結(jié)壓制而成。一般來說我們可以選用中等硬度的金屬胎體磨塊來開粗磨，即當今我國地坪行業(yè)流行的圓形金屬刀頭金剛石磨塊，是條形狀多種金屬刀頭燒結(jié)于圓形鐵板上的一種磨塊刀頭。視混凝土地面的開粗實驗后的情況：劃痕深度、研磨效率，起灰、脫砂速度及業(yè)主客戶要求，來調(diào)整和確定我們要正式采用的金屬金剛石刀頭磨塊的號數(shù)、或采用金剛石刀頭的鋒利型還是耐磨型的選擇?；蜻x擇金屬刀頭上金屬條狀塊形狀和處于4寸鐵板上排列結(jié)構(gòu)來確定，通常我們發(fā)現(xiàn)由3或4條金屬刀頭成120度，十字型90度間隔排列的刀頭研磨時，其研磨劃痕成密集型弧線狀排列，只要研磨機器推行速度勻速慢行，磨塊自己研磨時產(chǎn)生的劃痕自己可以修復(fù)，而4條金屬刀頭呈一個正方形排列的刀頭磨塊研磨時劃痕太深?。澓酆茈y自我修復(fù)。很顯然是由于此類刀頭單個以圓形方向旋轉(zhuǎn)研磨時，因其接觸面集中，形成較窄的圓圈線面，因較集中、壓強大、劃痕特深，難以修復(fù)。機器單列前行過程中劃痕相互交錯點遠少于4條金屬刀頭呈十字90度或菊花扇形排列的金屬磨塊，我們知道，單位時間內(nèi)單行速度內(nèi)線（劃痕）越多、密集相切組成的點越多，點構(gòu)成面越快，自然，相同時間內(nèi)磨塊的研磨自銳修復(fù)功能越強！故我們選擇開面粗磨刀頭磨塊的金屬條狀結(jié)構(gòu)排列也相當重要！
      專業(yè)石材護理師傅都知道：金剛石樹脂軟磨片30#、50#根本無法研磨（啃進）花崗石的粗磨剪口整平，一般在研磨一分鐘左右，地面便只出清水沒有污水了。這里既有磨片磨塊金剛石鋒利度的原因，也有磨片胎體的原因。顯然，你若是強行采用樹脂金剛石軟磨片從粗磨開始逐級研磨花崗石地面并拋光，我們會發(fā)現(xiàn)整個地面如同微風吹拂湖面后的波光粼粼！實為研磨不平整。顯然，我們采用樹脂粉末、或加銅粉末，金剛石粉末混合物作為粘結(jié)劑的外載體的金屬、樹脂，金剛石外胎體包裹鐵粉末做內(nèi)胎體的金剛石樹脂磨塊特別鋒利，且研磨劃痕不是太深，易修復(fù)。樹脂金剛石粉末包裹金屬內(nèi)胎體的金剛石刀頭排列結(jié)構(gòu)合理，研磨痕跡密集，排屑快速，外胎體內(nèi)金剛石細粉末顆粒同步修復(fù)內(nèi)胎體內(nèi)粗金剛石顆粒的研磨劃痕，外胎體樹脂配合柔性研磨，內(nèi)胎體顆?？泻劾饨悄鼙豢焖傩迯?fù)。若用花崗石樹脂金屬刀頭50#研磨金世紀大理石粗磨開面整平，效率是快，但是其后續(xù)研磨根本無法修復(fù)首道留下的劃痕。所以，正確選擇具有合適胎體的磨塊來研磨石材、混凝土相當重要。因為花崗巖中不同的礦物含量決定了花崗石中不同區(qū)域的軟硬，所以不同硬度的樹脂、金屬結(jié)合劑做內(nèi)外胎體的樹脂金屬刀頭適合磨削花崗石地面。同理，混凝土中是軟硬不同（水泥、砂、石料）的基礎(chǔ)結(jié)構(gòu)層面，所以，混凝土開面粗磨選用中等硬度（莫氏3-5）胎體金剛石刀頭磨塊較為合適。若要提高研磨效率，可依據(jù)現(xiàn)場地坪坑洼度、強度來選擇鋒利型低號數(shù)（如16#、或30#、50#）金屬刀頭粗磨研磨“開面”混凝土。在往后的粗磨、細磨中，我們可以選擇比較硬性的樹脂胎體較厚的金剛石磨片進行粗細研磨，可以確保地面的細膩度、均勻度、密實度及研磨效率，為拋光混凝土提供優(yōu)良的基礎(chǔ)表面。
      在粗磨整平混凝土地面的過程當中，我們除了對金屬刀頭、磨塊各項指標性能進行考量選擇外，我們也要注重研磨機械的研磨走勢及方法以確保研磨地坪的平整效果，以及判斷地面是否磨得相對平整或水平、怎樣檢測基本的平整度？
      一般專業(yè)地坪人都知道：在推行研磨機械時，確保機械前進時的勻速前行，速度一般控制在4米-8米/10秒，依據(jù)現(xiàn)場平整度適時確定或改變。如遇特別坑洼凸起之區(qū)域可再降低研磨速度。同一道號數(shù)磨塊縱向研磨完畢后需橫向等速再研磨一次。這樣既可以既提高研磨平整度，又可以修復(fù)橫縱向地面起伏及研磨遺漏。平整度檢測辦法是采用2米長直尺側(cè)立于地面逆光目視地面上直尺中間是否有漏光（縫隙），若有縫隙達5-8mm以上，則采取對相應(yīng)的高位局部進行研磨，以致研磨平整。當然，只要您愿意追求高標準、執(zhí)行高標準、服務(wù)高端客戶，我國目前已經(jīng)有了電動驅(qū)動式勻速、可控速自走式研磨機械。還有自走式、駕駛式激光地坪研磨機，可以購買使用。這些高端研磨機械在地坪平整度高標準施工現(xiàn)場可智能化研磨和控制研磨的平整度，滿足高端客戶需求。
目前，細磨研磨、拋光混凝土較為優(yōu)質(zhì)的研磨工藝是：
       A、機械磨盤轉(zhuǎn)速搭配，最好選用可調(diào)速之變頻研磨機械。因為粗磨-拋光研磨時，機械磨盤轉(zhuǎn)速可以調(diào)節(jié)為300-600轉(zhuǎn)/分，不同研磨階段需使用不同磨盤研磨轉(zhuǎn)速，注意這里不是講的機器扶手架上顯示屏上的數(shù)顯轉(zhuǎn)數(shù)，因為顯示屏數(shù)顯轉(zhuǎn)數(shù)是電動機轉(zhuǎn)數(shù)，而不是磨盤轉(zhuǎn)數(shù)，因為不同廠家研磨機械齒輪箱速比不一致，即使電機轉(zhuǎn)速相同，磨盤轉(zhuǎn)速可不相同。只有知道機械廠家齒輪箱速比，就可以很快得出不同電機轉(zhuǎn)速下相應(yīng)的磨盤轉(zhuǎn)數(shù)。一般在粗磨開面整平地坪時以四磨盤機械為例，適合300-400轉(zhuǎn)/分開面粗磨。行星機械4磨盤轉(zhuǎn)速適合轉(zhuǎn)速為200-300轉(zhuǎn)/分開面研磨。
       B、合適的磨片逐級研磨工藝為美石砼1#、2#、3#、4#、5#順序研磨（圖示）。其中若是混凝土地坪在刀頭粗磨后，脫砂、露孔嚴重，還要進行修補。大孔洞、裂隙5mm以上必須專業(yè)結(jié)構(gòu)砂漿修補。5mm以下孔洞裂隙可采用研磨機械配合美石砼1#、2#磨片和美石砼MS-2修補劑研磨回填修補。然后強化劑MS-3噴灑，（圖示）促使凝固、加速穩(wěn)固。待養(yǎng)生反應(yīng)4小時以上。

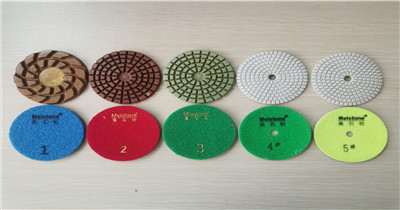

                                             混凝土1#、2#、3#、4#、5#磨片                                                                                                                           混凝土地坪修補強化劑

 C、修補后完后的3#磨片研磨時，機械磨盤轉(zhuǎn)速控速非常重要，一般人想為了加快研磨速度，將機械磨盤轉(zhuǎn)速調(diào)至最高，這樣是不行的，很有可能將之前修補好的孔洞內(nèi)灰漿重新打出，孔洞外露。因為過快的磨盤研磨轉(zhuǎn)速會帶動機械的大震動和強大地面沖擊磨削力，易將孔洞內(nèi)灰漿震出。同時這里對于剛修補好地面我們不建議采用水磨，需采用吸塵干磨。因為水磨很有可能會促使修補好的孔洞內(nèi)灰漿因水化而脫離孔洞。
       D、拋光混凝土，這里我們要注意到，目前地坪行業(yè)新技術(shù)層出不窮。曾經(jīng)的拋光技術(shù)是：1000#、2000#、3000#樹脂磨片濕磨拋光，我們發(fā)現(xiàn)光澤一般。后來又有高拋機配合專用纖維拋光墊直接研磨拋光，因為此類纖維拋光墊拋光側(cè)噴灑凝固有樹脂金剛石混合料微顆粒，能夠使細磨后的混凝土地坪泛出絲絲絨光，或類似于橘皮光澤，此類光澤有很好的持久性能。再后來，有人用高拋機配合白墊、光亮劑（實為90年代常用粘腳印，一般用來工程驗收交貨應(yīng)付式拋光，沒有多大實際意義，因為光澤會依場地人流量增加而迅速失光。那么，后來美石砼系列之地坪系列固化劑、修補劑（無機鹽）拋光磨具的開發(fā)投放市場后獲得了若干客戶工地實施后的特別優(yōu)異的拋光效果。特別是美石砼4#、5#拋光片研磨拋光石材和混凝土地面能獲得鏡面般清晰光澤，此光澤越踩越亮。（如圖示），為了提高混凝土地坪在相應(yīng)高檔環(huán)境的檔次，美石砼更是研發(fā)、實施了一種完全玻質(zhì)化的鏡面混凝土地坪、紅磚地坪、藝術(shù)磨石地坪工藝（圖示）獲得了全國各地地坪、磨石工程施工客戶的喜愛和推廣。

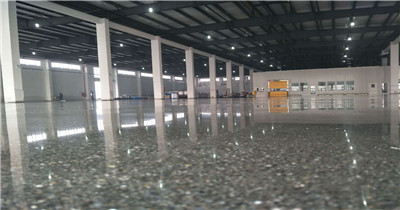

                                                      車間混凝土地坪固化效果                                                                                                                                混凝土地坪固化鏡面效果

     事實上，混凝土研磨成鏡，是納米硅石英膏滲透研磨高溫成膜成鏡技術(shù)。在混凝土或紅磚地面上研磨工藝嚴密、修復(fù)工藝嚴密、拋光工藝嚴密的前提下是很容易獲得極致效果的。目前，美石砼主要開發(fā)的硬質(zhì)表面滲透、密實度、強度提升及研磨修復(fù)、研磨成鏡工藝獲得了全國各類用戶的一致好評！所以，作為地坪行業(yè)專業(yè)人士或剛?cè)胄械仄盒袠I(yè)人士、建筑裝修裝飾設(shè)計師都可嘗試推廣高檔場所的混凝土固化成鏡工藝施工及設(shè)計。
       目前，混凝土地坪固化施工市場經(jīng)過7-8年快速推廣發(fā)展，進入此行業(yè)人員較多，同樣，免不了在大城市快速趨向于惡性競爭。經(jīng)常聽到我們的學員說，他在做，他接的工程價格在10元/平方。有些學員談成的價格是13元/平方。可見固化研磨拋光混凝土市場亂象叢生，惡性低價競爭。關(guān)鍵是施工方?jīng)]有嚴格執(zhí)行規(guī)范、專業(yè)標準，為了生存競爭不惜犧牲專業(yè)技術(shù)和匠心精神?；蛘邔I(yè)施工的都被非專業(yè)施工的帶偏。當然有大量專業(yè)客戶、大客戶還是選用高端混凝土地坪固化及拋光工藝。
       作為美石砼專業(yè)混凝土地坪、紅磚等硬質(zhì)表面固化研磨處理系統(tǒng)、藝術(shù)磨石攤鋪制作技術(shù)培訓機構(gòu)倡導專業(yè)技術(shù)施工、標準施工，引導行業(yè)、引導客戶業(yè)主共同專業(yè)。作為施工方的我們更有義務(wù)和責任向客戶業(yè)主展示遞交拋光混凝土的優(yōu)勢、固化原理、嚴密工藝、拋光效果、使用壽命，強度級別、硬度級別，檢測方法等施工方案和各種工藝產(chǎn)品等級的試做樣板，幫助客戶了解各種地坪性能，價格差異等，讓客戶業(yè)主感受我們施工方的專業(yè)度、匠心精神，以及讓業(yè)主客戶他們有對專業(yè)知識的獲得感！只有這樣我們施工方才可長遠發(fā)展、服務(wù)于價值、服務(wù)專業(yè)客戶，建立良好的客戶關(guān)系和口碑，立足于行業(yè)前端，才會走得更遠！我們要注重展示專業(yè)、提供與客戶互動的優(yōu)質(zhì)施工服務(wù)及產(chǎn)品，讓我們來共同推進固化拋光混凝土地坪行業(yè)的良性發(fā)展態(tài)勢，使固化拋光混凝土地坪成為當今各種工藝地坪當中最受客戶喜歡最具價值體現(xiàn)的地坪！
